『Z43H鑄鋼硬密封平板閘閥』供應商,本司供應的【平板閘閥】質量先行、價格合理、售后服務較完善。『Z43H鑄鋼硬密封平板閘閥』適用
于輕重工業及樓宇管道。流體前進的道路上,讓滄海閥門為您排憂解難!【硬密封平板閘閥】可應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制
藥、給排水、市政、機械設備配套、電子工業,城建等領域。

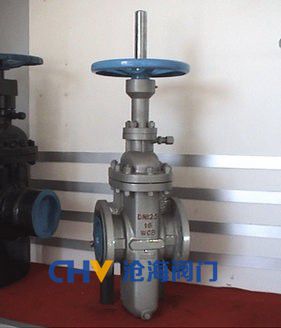

產品名稱  | Z43H鑄鋼硬密封平板閘閥  |
產品型號  | Z43H  |
公稱通徑  | DN50-DN200  |
壓力范圍  | 1.6-32MPa  |
閥體材質  | 鑄鋼、鍛鋼、不銹鋼  |
Z43H鑄鋼硬密封平板閘閥概述:
帶導流孔平板閘閥適用于天然氣,石油,化工,環保,城市管道,燃氣管線等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。適用于天然氣開采和凈化的長輸管線。
Z43H鑄鋼硬密封平板閘閥的特點:
1.閥座的密封結構應為彈性有預緊力,上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能,并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分,維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管–鋁青銅軛架套管配置針形止推軸承,最大程度減少操作扭矩。
(2) 閥桿–螺紋長度直到托架;銷釘和點焊;具有穩定性。
(3) 壓力密封–結構簡單,配置分段扣環和鍍銀低碳鋼墊圈,有助于拆卸和實現最好的閥帽密封。
(4) 閥座環–焊接閥座環垂直于流動通道,易于維護。
(5) 執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪,DN350以上配置斜齒輪操作機構。
(6) 軛架–完全裝配式軛架通過抗震測試,易于維護和安裝執行機構。
(7) 壓蓋–兩件式,自調節壓蓋,避免被彈出。
(8) 整體后座–硬面,使用壽命最長。
(9) 閥瓣–彈簧負載閥瓣能夠自行調節,減少執行機構的扭矩需求。
(10) 整體止動–整體鑄造托架止動裝置,定位組裝的托架閥瓣,使得閥座更加穩定可靠。
Z43H鑄鋼硬密封平板閘閥執行標準:
設計規范  | 結構長度  | 連接法蘭  | 試驗與檢驗  | 壓力-溫度  | 產品標識  |
JB/T5298  | JB/T5298  | JB/79  | JB/T5298  | GB9131  | GB/T12220  |
API6D  | API6D  | ANSI-16.5  | API6D  | ANSI B16.34  | MSS SP-25  |
Z43H鑄鋼硬密封平板閘閥產口性能規范:
設計等級  | 常溫下試驗壓力(MPa)  | 適用溫度℃  | 適用介質  | |||||||
殼體  | 左密封  | 左密封  | 低壓密封  | “G”型  | “D”型  | 普通型  | “抗硫”型  | “基本 ”型  | ||
公稱壓力PN(MPa)  | 1.6  | 2.4  | 1.76  | 1.76  | 0.6  | -29~50  | -45~21  | -2~121  | H2S和CO2總含量大于500mg/m2的介質  | 石油天然氣、水等  |
2.5  | 3.75  | 2.75  | 2.75  | 0.6  | ||||||
4.0  | 6.0  | 4.4  | 4.4  | 0.6  | ||||||
6.4  | 9.6  | 7.04  | 7.04  | 0.6  | ||||||
磅級Lb  | 150  | 3.0  | 2.2  | 2.2  | 0.6  | |||||
300  | 7.7  | 5.6  | 5.6  | 0.6  | ||||||
Z43H鑄鋼硬密封平板閘閥主要零部件材料:
閥門/閥蓋  | WCB  | WC6  | A352-LCB  | A351-CF8M  |
閘板  | 2Cr13+ENP  | 20CrMoV+STL  | ANSO410+ENP  | ANSI316+ENP  |
閥桿  | 2Cr13  | 2Cr13  | A182-A6a  | A182-A316S  |
閥座  | 25+PTFE  | 20CrMoV+STL  | A105+PTFE  | A182-F316+PTFE  |
填料  | NBR/FPM  | 柔性石墨/Flexible Graphite  | 聚四氟乙烯/PTFE+FPM  | |
墊片  | -  | |||
螺栓  | 35  | 35CrMo  | A193-B7M  | A193-B8  |
適用介質  | 水、油口、蒸汽  | 蒸汽、油品  | 丙烷、乙烯  | 硝酸類  |
產品訂購須知:
1.用戶已確定閥門類型和型號(尤其是非標準型號)時,用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨,如對產品項目有特別要求,請在訂單中說明:
1)結構長度2)法蘭標準3)閥門的結構形式:如通道全通徑或縮徑、體蓋連接形式4)閥門內件及對材料的其他要求5)壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求,產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
6.滄海閥門所有產品質保時間為:客戶正式安裝使用12個月之內或產品出廠18個月之內。
