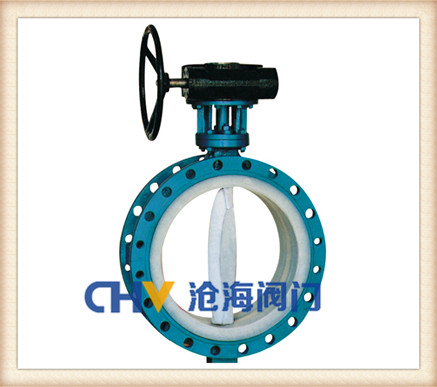

| 襯四氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。 D341F46法蘭全襯氟蝶閥-D41F46手動法蘭襯氟蝶閥基本型號 手
動 | DA71F/P 半襯 | 蝸
輪
傳
動 | DA371F/P 半襯 | DA71F3 全襯里 | DA371F3 全襯里 | DA71F4 全襯里 | DA371F4 全襯里 | DA71F46 全襯里 | DA371F46 全襯里 | 氣
動 | DA671F/P 半襯 | 電
動 | DA971F/P 半襯 | DA671F3 全襯里 | DA971F3 全襯里 | DA671F4 全襯里 | DA971F4 全襯里 | DA671F46 全襯里 | DA971F46 全襯里 |
D341F46法蘭全襯氟蝶閥-D41F46手動法蘭襯氟蝶閥技術規范 設計標準 | GB12238 | 結構長度 | GB12221 | 法蘭標準 | JB/T79-94 | GB9113.1-26 | 檢驗試驗 | GB/T13927 | 驅動方式 | 蝸輪、手動、電動、氣動 |
D41F46手動法蘭襯氟蝶閥主要零部件材料表 零件名稱 | 材料 | 上下閥體 | 鑄鐵、鑄鋼、不銹鋼、襯F46、F3 | 閥座 | 鑄鋼 | 帶桿蝶板 | 鑄鋼、不銹鋼、襯F46、F3 | 填料 | F4 | 襯墊 | 硅橡膠 | 蝸輪手柄 | 球墨鑄鐵 |
D41F46手動法蘭襯氟蝶閥對夾式連接尺寸及重量 公稱通徑 | PN1.0(MPa)主要外形尺寸和連接尺寸 | PN1.6(MPa) | 重量 | DN | L | D | D1 | D2 | f | Z-φd | H2 | H1 | D | D1 | Z-φd | kg | 40 | 33 | 145 | 110 | 85 | 3 | 4-φ18 | 270 | 80 | 145 | 110 | 4-φ18 | 4 | 50 | 43 | 160 | 125 | 100 | 3 | 4-φ18 | 280 | 85 | 160 | 125 | 4-φ18 | 5 | 65 | 46 | 180 | 145 | 120 | 3 | 4-φ18 | 290 | 93 | 180 | 145 | 4-φ18 | 7 | 80 | 46 | 195 | 160 | 140 | 3 | 4-φ18 | 310 | 100 | 195 | 160 | 8-φ18 | 9 | 100 | 52 | 215 | 180 | 155 | 3 | 8-φ18 | 340 | 110 | 215 | 180 | 8-φ18 | 13 | 125 | 56 | 245 | 210 | 185 | 3 | 8-φ18 | 355 | 120 | 245 | 210 | 8-φ18 | 15 | 150 | 56 | 280 | 240 | 210 | 3.5 | 8-φ23 | 380 | 160 | 280 | 240 | 8-φ23 | 24 | 200 | 60 | 335 | 295 | 265 | 3.5 | 8-φ23 | 430 | 245 | 335 | 295 | 12-φ23 | 38 | 250 | 68 | 390 | 350 | 320 | 4 | 12-φ23 | 450 | 260 | 405 | 355 | 12-φ26 | 60 | 300 | 78 | 440 | 400 | 370 | 4 | 12-φ23 | 480 | 300 | 460 | 410 | 12-φ26 | 70 | 350 | 78 | 500 | 460 | 420 | 4 | 16-φ23 | 600 | 320 | 520 | 470 | 16-φ26 | 80 | 400 | 102 | 565 | 515 | 475 | 4.5 | 16-φ25 | 630 | 330 | 580 | 525 | 16-φ30 | 120 | 450 | 114 | 615 | 565 | 525 | 4.5 | 20-φ25 | 655 | 380 | 640 | 585 | 20-φ30 | 165 | 500 | 127 | 670 | 620 | 580 | 5 | 20-φ25 | 680 | 390 | 715 | 650 | 20-φ33 | 205 | 600 | 154 | 780 | 725 | 690 | 5 | 20-φ30 | 730 | 450 | 840 | 770 | 20-φ36 | 250 | 700 | 165 | 895 | 840 | 800 | 5 | 24-φ30 | 790 | 480 | 910 | 840 | 24-φ36 | 320 | 800 | 190 | 1010 | 950 | 905 | 5 | 24-φ34 | 880 | 580 | 1020 | 950 | 24-φ39 | 395 | 900 | 203 | 1110 | 1050 | 1005 | 5 | 28-φ34 | 930 | 625 | 1120 | 1050 | 28-φ39 | 450 | 1000 | 216 | 1220 | 1160 | 1115 | 6 | 28-φ34 | 1000 | 660 | 1255 | 1170 | 28-φ42 | 600 | 1200 | 254 | 1450 | 1380 | 1325 | 6 | 32-φ41 | 1300 | 780 | 1485 | 1390 | 32-φ48 | 825 |
D41F46手動法蘭襯氟蝶閥法蘭式連接尺寸及重量 公稱通徑 | 標準值 | 參考值 | DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | W | Do | H | WT(Kg) | PN1.0MPa | 40 | 11/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 160 |
| 140 | 10 | 50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 200 |
| 160 | 12 | 65 | 11/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 250 |
| 165 | 14 | 80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 250 |
| 170 | 16 | 100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 300 |
| 180 | 18 | 125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 300 |
| 275 | 20 | 150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 |
| 200 | 295 | 38 | 200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-Φ23 |
| 200 | 320 | 74 | 250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 |
| 240 | 385 | 105 | 300 | 12 | 270 | 440 | 400 | 368 | 3 | 28 | 12-Φ23 |
| 240 | 390 | 142 | 350 | 14 | 290 | 500 | 460 | 428 | 4 | 30 | 16-Φ23 |
| 240 | 460 | 179 | 400 | 16 | 310 | 565 | 515 | 482 | 4 | 32 | 16-Φ25 |
| 280 | 510 | 220 | 450 | 18 | 330 | 615 | 565 | 532 | 4 | 32 | 20-Φ25 |
| 280 | 540 | 268 | 500 | 20 | 350 | 380 | 620 | 585 | 4 | 34 | 20-Φ25 |
| 320 | 570 | 378 | 600 | 24 | 390 | 780 | 725 | 685 | 4 | 36 | 20-Φ30 |
| 320 | 660 | 608 | 700 | 28 | 430 | 895 | 840 | 800 | 5 | 40 | 24-Φ30 |
| 360 | 710 | 1050 | 800 | 32 | 470 | 1010 | 950 | 905 | 5 | 44 | 24-Φ34 |
| 360 | 780 | 1320 | 900 | 36 | 510 | 1110 | 1050 | 1005 | 5 | 46 | 28-Φ34 |
| 380 | 885 | 1795 | 1000 | 40 | 550 | 1220 | 1160 | 1115 | 5 | 50 | 28-Φ34 |
| 400 | 990 | 1900 | PN1.6MPa | 40 | 11/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 200 |
| 140 | 10 | 50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-Φ48 | 200 |
| 160 | 12 | 65 | 11/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 250 |
| 165 | 13 | 80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 8-Φ18 | 250 |
| 170 | 14 | 100 | 4 | 127 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 300 |
| 180 | 16 | 125 | 5 | 140 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 300 |
| 275 | 18 | 150 | 6 | 140 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 |
| 200 | 295 | 42 | 200 | 8 | 152 | 335 | 295 | 265 | 3 | 30 | 12-Φ23 |
| 200 | 320 | 78 | 250 | 10 | 250 | 405 | 355 | 320 | 3 | 32 | 12-Φ25 |
| 240 | 385 | 120 | 300 | 12 | 270 | 460 | 410 | 375 | 4 | 34 | 12-Φ25 |
| 240 | 390 | 145 | 350 | 14 | 290 | 520 | 470 | 435 | 4 | 38 | 16-Φ25 |
| 240 | 460 | 202 | 400 | 16 | 310 | 580 | 525 | 485 | 4 | 40 | 16-Φ30 |
| 280 | 510 | 235 | 450 | 18 | 330 | 640 | 585 | 545 | 4 | 44 | 20-Φ30 |
| 280 | 540 | 368 | 500 | 20 | 350 | 705 | 650 | 608 | 4 | 46 | 20-Φ34 |
| 320 | 570 | 420 | 600 | 24 | 390 | 840 | 770 | 718 | 5 | 54 | 24-Φ41 |
| 320 | 660 | 750 | 700 | 28 | 430 | 910 | 840 | 788 | 5 | 54 | 24-Φ41 |
| 360 | 710 | 1028 | 800 | 32 | 470 | 1020 | 950 | 898 | 5 | 54 | 24-Φ41 |
| 380 | 780 | 1690 | 900 | 36 | 510 | 1120 | 1050 | 998 | 5 | 54 | 28-Φ41 |
| 400 | 885 | 1815 | 1000 | 40 | 550 | 1255 | 1170 | 1110 | 5 | 60 | 28-Φ48 |
| 500 | 990 | 2050 | PN2.5MPa | 40 | 11/2 | 106 | 145 | 85 | 3 | 18 | 4-Φ18 | 200 |
| 140 | 11 | 50 | 2 | 108 | 160 | 100 | 3 | 20 | 4-Φ18 | 200 |
| 160 | 13 | 65 | 11/2 | 112 | 180 | 120 | 3 | 22 | 8-Φ18 | 250 |
| 165 | 14 | 80 | 3 | 114 | 195 | 135 | 3 | 22 | 8-Φ18 | 250 |
| 170 | 16 | 100 | 4 | 127 | 230 | 160 | 3 | 24 | 8-Φ23 | 300 |
| 180 | 18 | 125 | 5 | 140 | 270 | 188 | 3 | 28 | 8-Φ25 | 300 |
| 275 | 20 | 150 | 6 | 140 | 300 | 218 | 3 | 30 | 8-Φ25 |
| 240 | 295 | 48 | 200 | 8 | 152 | 360 | 278 | 3 | 34 | 12-Φ25 |
| 240 | 320 | 88 | 250 | 10 | 250 | 425 | 332 | 3 | 36 | 12-Φ30 |
| 280 | 385 | 145 | 300 | 12 | 270 | 485 | 390 | 4 | 40 | 16-Φ30 |
| 280 | 390 | 157 | 350 | 14 | 290 | 550 | 448 | 4 | 44 | 16-Φ34 |
| 320 | 460 | 222 | 400 | 16 | 310 | 610 | 505 | 4 | 48 | 16-Φ34 |
| 320 | 510 | 353 | 450 | 18 | 330 | 660 | 555 | 4 | 50 | 20-Φ34 |
| 360 | 540 | 405 | 500 | 20 | 350 | 730 | 610 | 4 | 52 | 20-Φ41 |
| 360 | 570 | 448 | 600 | 24 | 390 | 840 | 718 | 5 | 56 | 20-Φ41 |
| 380 | 660 | 795 |
|
